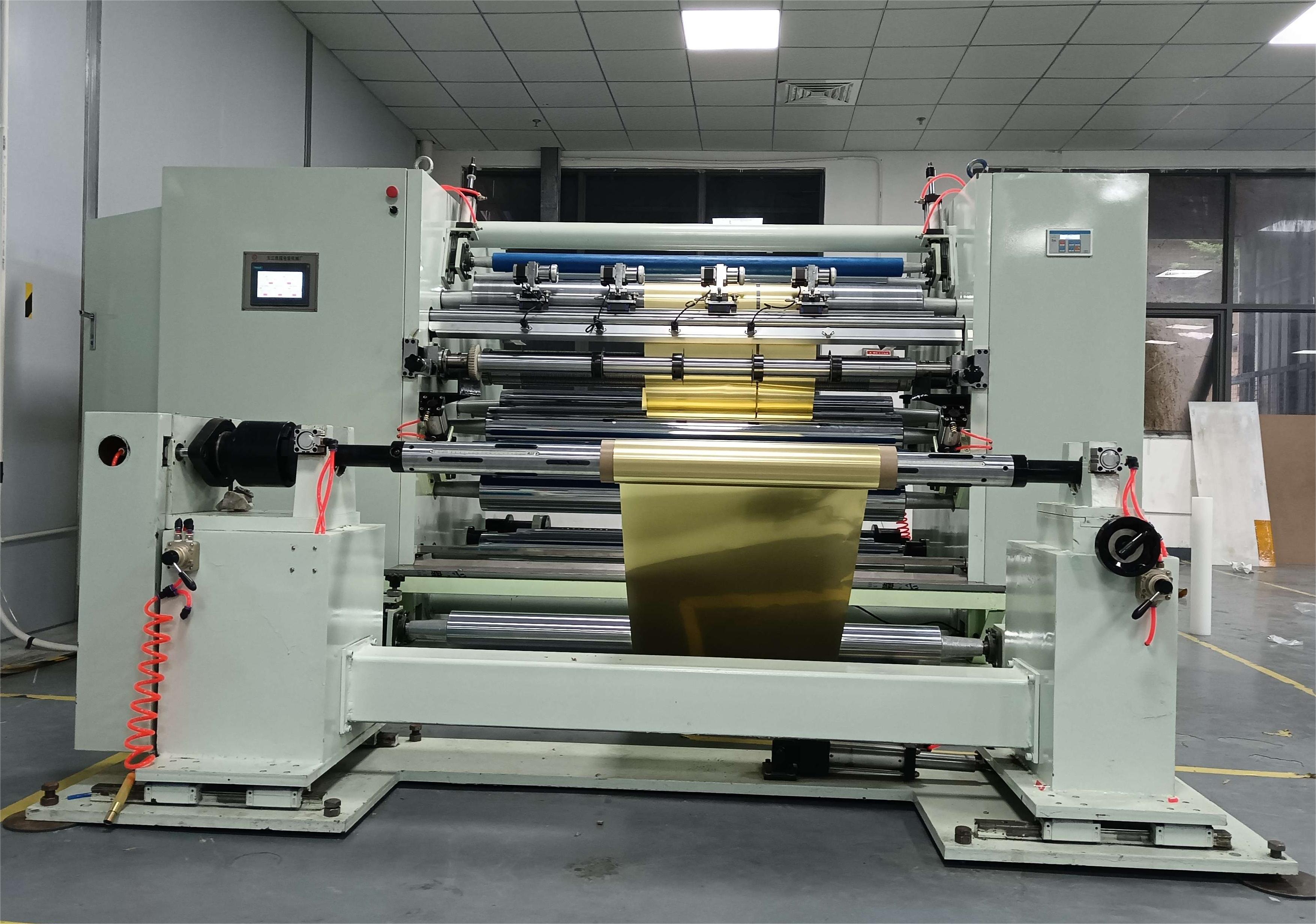

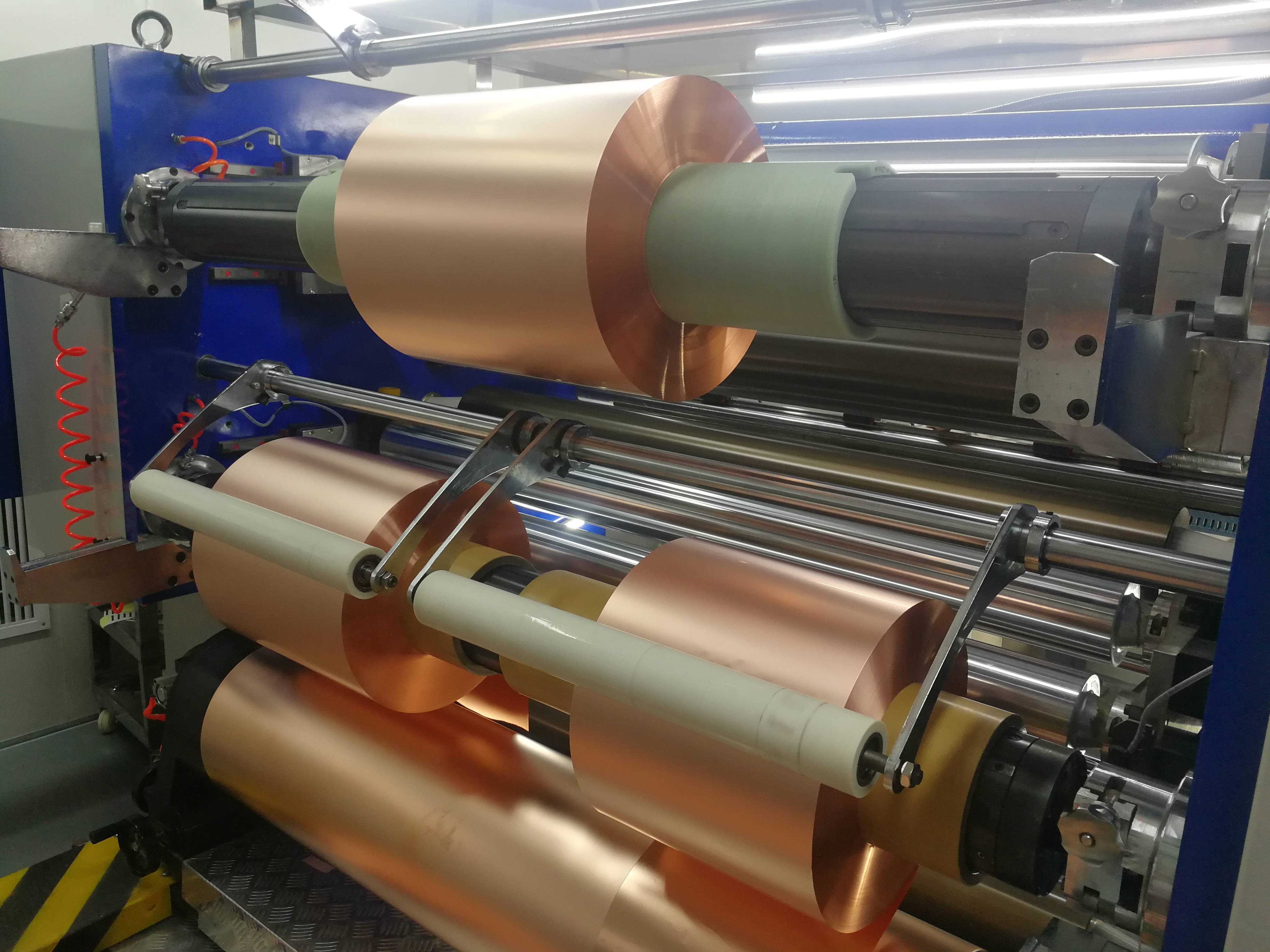

銅箔分切機主要牽引驅動電機采用變頻齒輪減速電機，並配有抱閘功能。

收放卷軸亦為動力軸，通過伺服電機，配有減速機構。力矩調整方便、

降低操作難度。

本設備采用兩種機型，A組類型是電機圓刀結構類型；B組類型是機械圓刀結構類型。電機圓刀結構用來分切6цm〜40цm銅箔，機械圓刀用來分切40〜100μm銅箔（注：設備用刀規格機型按客戶選擇，也可一機兩用，兩種用刀方式設在一台機型上）。

主要技術參數

1、最高機器車速:0〜150m/mino（車速可按照客戶要求來確定）

2、額定來料放卷幅寬:1380mm（輻麵寬度1500mm）。

3、放卷軸向調節大於100mm,徑向調節±10mm。

4、放卷最大直徑:800mm。

5、收卷最大直徑:650mm。

6、銅箔分切厚度範圍：6цm〜40цm

7、銅箔分切成品寬度範圍：0〜1450mm（按照客戶要求）。

8、分切寬度偏差：0.1mm

9、收卷方式:上下雙收卷，采用整體通鍵橡膠鍵式氣帳軸，軸徑為Φ75.5mm，Φ78.5mm。

10、母卷最大重量:3000Kg。

11、分切形式：電機圓刀及機械圓刀分切。

12、下刀型式：電機圓刀釆用整體式槽輥、槽寬Imm,機械圓刀下切軸釆用組合式（機械下刀客戶提供分切寬度數據）。

13、各傳動軸靜平衡：＜0.04Nm

14、各導輻麵的圓柱度≤0.01mm,運轉同軸度≤O.O1mm,表麵粗度Ra≤0.01μm，各導輥之間平行度≤0.01mm。

15、收放卷張力形式：由伺服係統控製

16、電動總功率：19kw。

17、電源電壓：三相四線交流380V。

18、電源頻率：50HZ。

19、氣源壓力：不低於0.7Mpa/cm2

20、整機總重量：5800kg。

21、整機占用空間尺寸：4000mm×4000mm×1800mm（長×寬×高）。

22、分切寬幅精度：±0.1mm。

23、收卷麵精度：±0.1mm。
